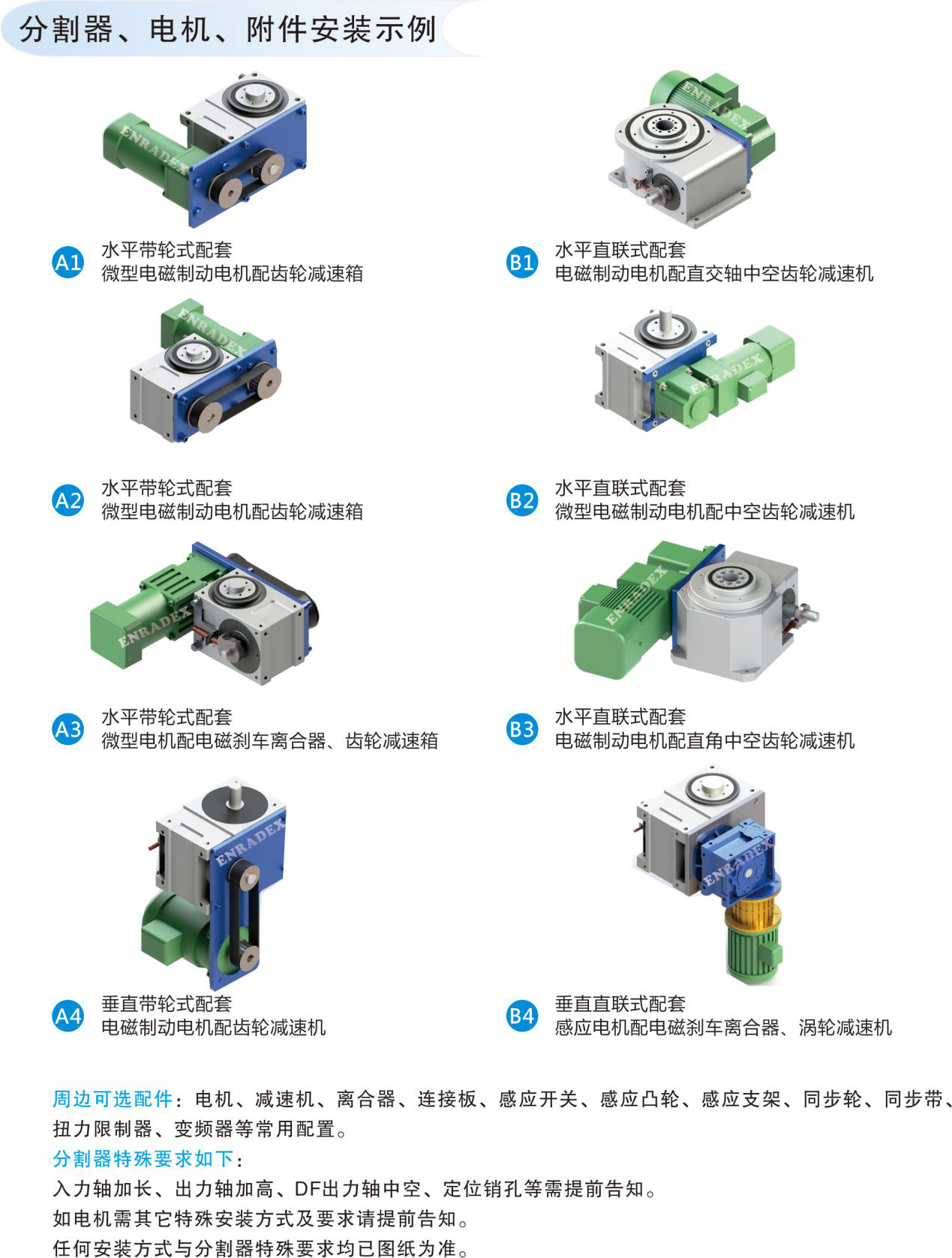

凸輪分割器經過技術選型及加工成品之后，在與動力源及被驅動裝置安裝過程中，還需要根據實際情況增加一些輔助配件，來完成整個傳動系統的運作，下面就以使用非直驅的普通齒輪減速電機為驅動源的情況下，凸緣型凸輪分割器安裝過程中所使用的配件來為大家作一個簡單的介紹。 1.連接板，用于凸輪分割器與驅動電機進行連接，先將驅動電機端固定，緊固螺絲需要加裝防松墊片，為了便于后續組件的安裝，凸輪分割器端暫不進行固定。 2.同步輪及同步帶，用于凸輪分割器與電機間的驅動媒介，由于同步傳動有利于精度的控制，所以，在進行安裝時，要做到同步帶的松緊適中，同步輪與電機驅動軸及同步輪與凸輪分割器的輸入軸緊密連接，注意鎖緊緊回螺絲，防止同步輪與傳動軸間銜接松動。在同步輪及同步帶調整過程中，同時，對凸輪分割器安裝螺絲進行堅固。 3.信號凸輪，信號凸輪的作用主要是對分割器的輸入軸進行動?？刂?，信號凸輪的開口角度與凸輪分割器的動停角度是一致的，一般情況下，信號凸輪安裝于凸輪分割器輸入軸的另一側。在輸入軸轉動的情況下，與感應器組合傳遞控制信號。 4.光電感應器，利用光感的原理，進行信號傳遞，信號凸輪在旋轉過程中，由光感對開口及閉口處進行感應，作動停信號的傳輸。
 以上，簡單的列舉了凸輪分割器在安裝過程中，所用到的相關配件，對于有特殊要求的客戶廠商，還會根據實際需求情況，追加其它配件。 |
