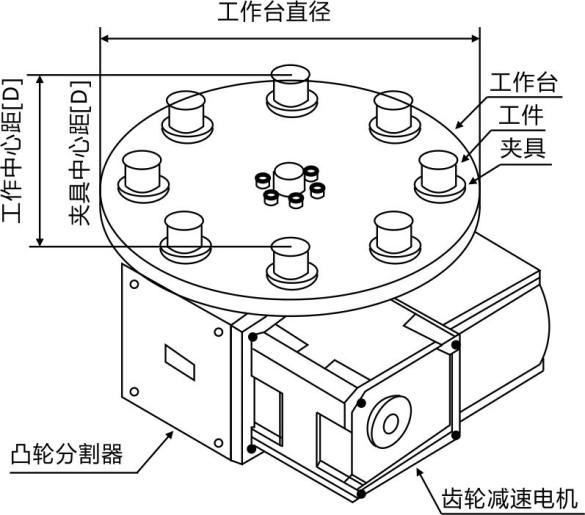

各個型號分割器停止位置和啟動位置如下： 1、從圖紙上看，分割器入力軸的鍵槽方向中心點正對出力軸方向，并且入力軸中心線與出力軸的中心線垂直，該位置就是我們所說的分割器靜止角的中心點，比如，驅動角為270度的情況下，它的靜止角為90度，那么，這條入力軸的中心就位于靜止角中心的位置，就是45度的位置。 2、根據(jù)分割器型號的不同，處于靜止位中心點的出力軸及其法蘭面的位置狀態(tài)如上圖左側。 3、入力軸的靜止點在分割器上的圖示，入力軸的感應凸輪安裝方法，這里例舉了270度驅動角的入力軸與信號凸輪安裝的位置，信號凸輪與分割器入力軸的鍵槽對齊。  凸輪分割器在與圓盤安裝時，要先將分割器調整至靜止位處，再進行驅動圓盤的安裝，做到加工工位與分割器的間歇位置對應。 |
