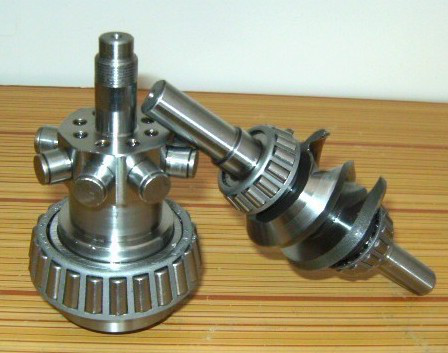

| 凸輪分割器的內部結構比較復雜，主是凸輪分割器內部的凸輪曲面體的結構，經過復雜的加工條件達到一定的分割角度，同時需要滿足一定的分割精度。凸輪的精加工是手工無法達到的，特別是較大的精度達±0.002,甚至更高。 首先說的轉位凸輪,轉位凸輪固定在入力軸上,主要作用是在運作過程中切入凹槽同形實心體的表面，進行分割的動作。  維度支撐肋，位于維度支撐肋的圓周上的部位叫做維形肋，在凸輪的凹槽之間，運作過程中與凸輪滾子作圓周線性接觸。所謂的凸輪滾子便是轉位凸輪的分割媒介，就是固定在出力轉塔上，可以承受重負荷和高速轉動的精密滾針軸承，凸輪滾子和轉位凸輪完成直接的分割動作。  再說一說出力轉塔，附在出力軸上的承力部件，由轉位凸輪通過帶動徑向嵌入其中的凸輪滾子進行傳動的動作，出力轉塔的準確度是保持凸輪分割器精度的關鍵因素。  給大家說一說構件中所涉及到的技術參數，間歇數（又叫停動數），就是出力軸在每旋轉一周（360度）情況下的停動次數。當出力軸進行分割動作時，入力軸旋轉的角度我們在專業上叫做驅動角（也叫做凸輪分度角），從旋轉的狀態上就可以看出，驅動的角度越大，那么分割的運動越平穩。在出力軸固定的情況下，入力軸旋轉的角度，這角度和驅動角的總和為360度。 除以上參數外，還有旋轉數、靜態扭矩和動態扭矩等術語，在凸輪分割器的技術理論中也被用到。  總之，凸輪分割器無論從技術加工上，還是生產運用上，以及技術理論上，都是較復雜的機械傳動系統，結構上看似簡單，但所涉及到的機械原理及曲面?zhèn)鲃涌茖W(xué)的精密性都是其它傳動機構所不具備的。 |
