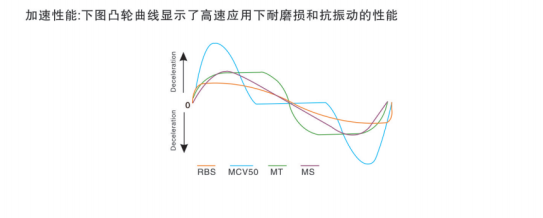

分割器的位移標準曲線主要涉及到的有三種類型，加速度曲線(變形臺形曲線，用MT表示），變形正弦曲線（用MS表示），變形等速度曲線（用MCV50表示）。 其中曲線中的符號表示如下：Vm表示最大的速度，Am表示最大加速，Jm表示最大的跳動，整個曲線的表示圖示，是分割器凸輪在旋轉360度時（旋轉一周的情況），相關的速度類型曲線運動的狀態及加速情況。  上圖的曲線為分割器凸輪的加速度曲線，Am加速的過程在整個運行周期中占有的比例較長，中間的Vm的最大加速曲線比較陡，說明分割器凸輪在運行中，速度的變化較快，所以這種類型的曲線適用高速運轉的分割器之中，而且，所能承受的負載較輕。 變形正弦曲線是三種曲線中最常用的類型，從圖線中的顯示來看，整體的曲線趨于平滑及穩定性，速度的變化從加速度到速度的恒定是一個較平穩的過程，在實際的運行中，這類曲線既適用于中速運行及高速運行的情況，而且，從負載上可以適合中度負載以上， 所以象凸輪分割器及其它品牌的進口及國內分割器，使用這種曲線的分割器凸輪是行業的主流。  變形等速度曲線根據曲線的狀態，可以看出，它適用于低速度及重負載情況的分割器凸輪，從Am到Vm的曲線變化較陡，說明從最大加速到最大速度的切換較大，一方面，分割器凸輪的運行速度較慢，在重負載的情況下，會使速度及運動性能變得穩定。 |
