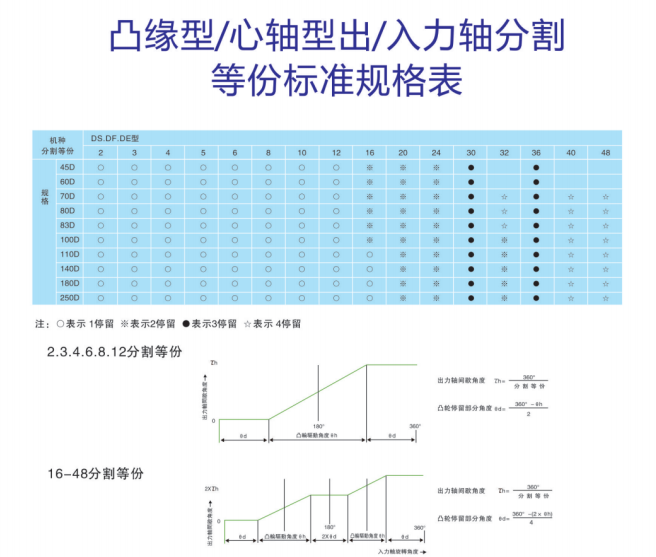

凸輪分割器能夠分幾等份？根據凸輪分割器的結構來看，所謂的等份，指的就是分割器中出力軸的工位數，也就是說，在入力軸旋轉一周的情況下，出力軸旋轉一個工位，分割器的工位數即是出力軸能夠分割的等份。 凸輪分割器的等分?jǐn)?shù)量是以雙數計算的，以出力軸旋轉360度的情況下，工位數量要能夠與360度整除，工位間的角度數是一樣的，一方面，這樣的設計是符合分割器中凸輪曲線設計的工程原理，另一方面，凸輪的曲面加工也要具備一定的規律和標準。所以常用的工位等份有2，3，4，5，6，8，10，12，16，20，24，30，32，36，40，48等。 對于2到16的工位數來說，凸輪分割器所使用的是單導程的變形正弦曲線，而20至48甚至更多的工位數的凸輪選用則是雙導程、三導程、四導程等的變形正弦曲線，工位數的增加，意味著凸輪的加工會更加復雜。同時，在凸輪分割器選型初期，對于使用多導程凸輪，也就是16工位數以上的情況，要做縝密的計算，而且建議分割器的選用，也要選擇品牌廠家，會在品質上有一定的保障及優勢。 凸輪分割器能夠分幾等份？根據凸輪分割器的結構來看，所謂的等份，指的就是分割器中出力軸的工位數，也就是說，在入力軸旋轉一周的情況下，出力軸旋轉一個工位，分割器的工位數即是出力軸能夠分割的等份。 凸輪分割器的等分?jǐn)?shù)量是以雙數計算的，以出力軸旋轉360度的情況下，工位數量要能夠與360度整除，工位間的角度數是一樣的，一方面，這樣的設計是符合分割器中凸輪曲線設計的工程原理，另一方面，凸輪的曲面加工也要具備一定的規律和標準。所以常用的工位等份有2，3，4，5，6，8，10，12，16，20，24，30，32，36，40，48等。  對于2到16的工位數來說，凸輪分割器所使用的是單導程的變形正弦曲線，而20至48甚至更多的工位數的凸輪選用則是雙導程、三導程、四導程等的變形正弦曲線，工位數的增加，意味著凸輪的加工會更加復雜。同時，在凸輪分割器選型初期，對于使用多導程凸輪，也就是16工位數以上的情況，要做縝密的計算，而且建議分割器的選用，也要選擇品牌廠家，會在品質上有一定的保障及優勢。 |
